電子制氮機 電子元件制氮機

瑞氣的高純度系列產品適用于各種工藝需求，純化加氫A型、節能型、純化C型、碳燃燒型都是專門為電子/半導體用戶研制開發的多種解決方案，方便用戶的選擇，尤其是節能型純化獲得多種先進技術，為需求較高純度氮氣（氧含量≤1ppm、氫含量≤1ppm）的用戶提供現場解決方案，滿足電子產品高質量的生產。

電子行業專用制氮機適用于半導體生產封裝、電子元器件生產（SMT）、LED、LCD液晶顯示器、鋰電池生產等領域。制氮機具有純度高、體積小、噪聲低、能耗低等特點。

瑞氣電子行業制氮機代表客戶



電子制氮機案例現場圖（部分）

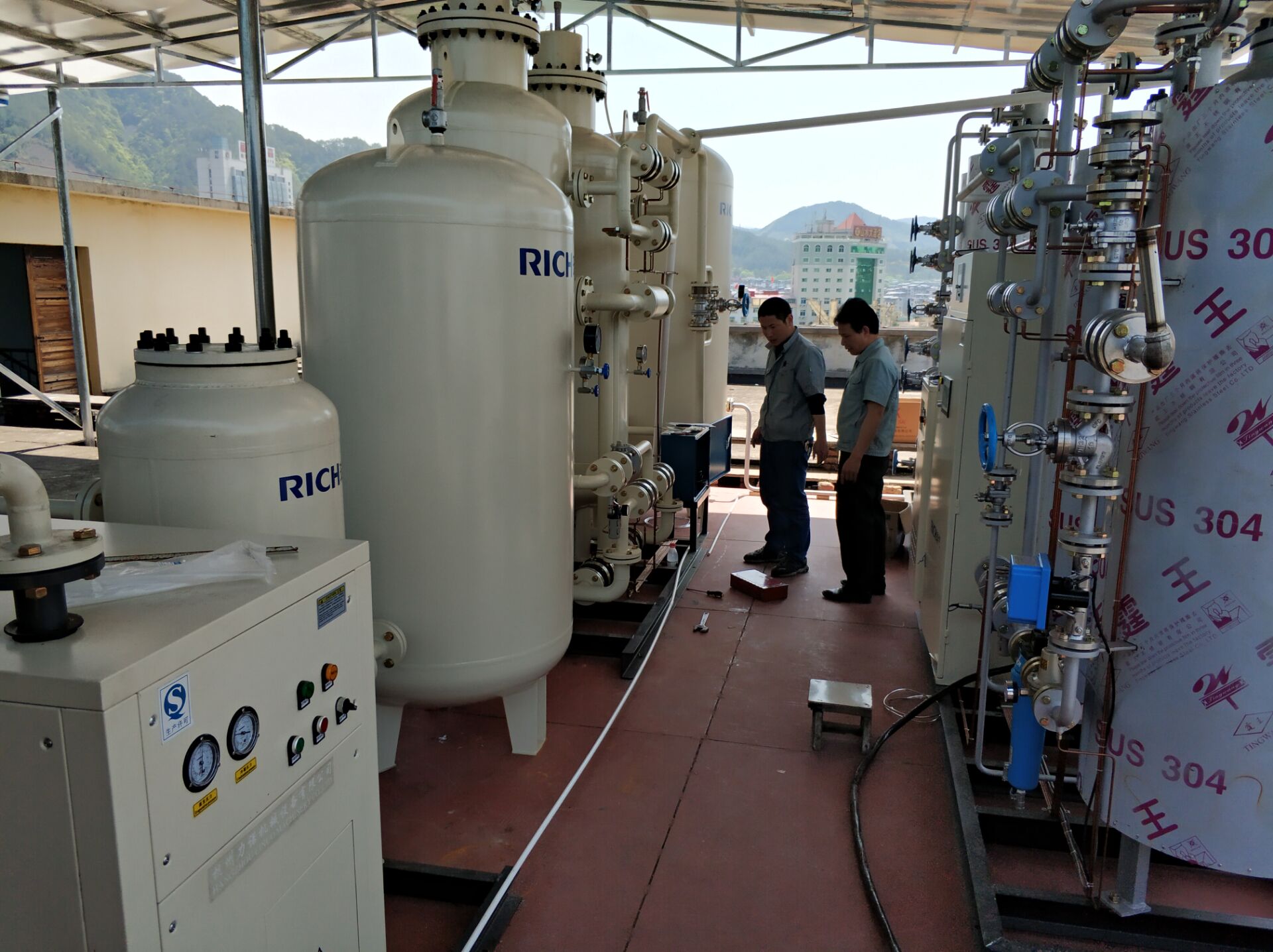

長興電子制氮機現場圖1

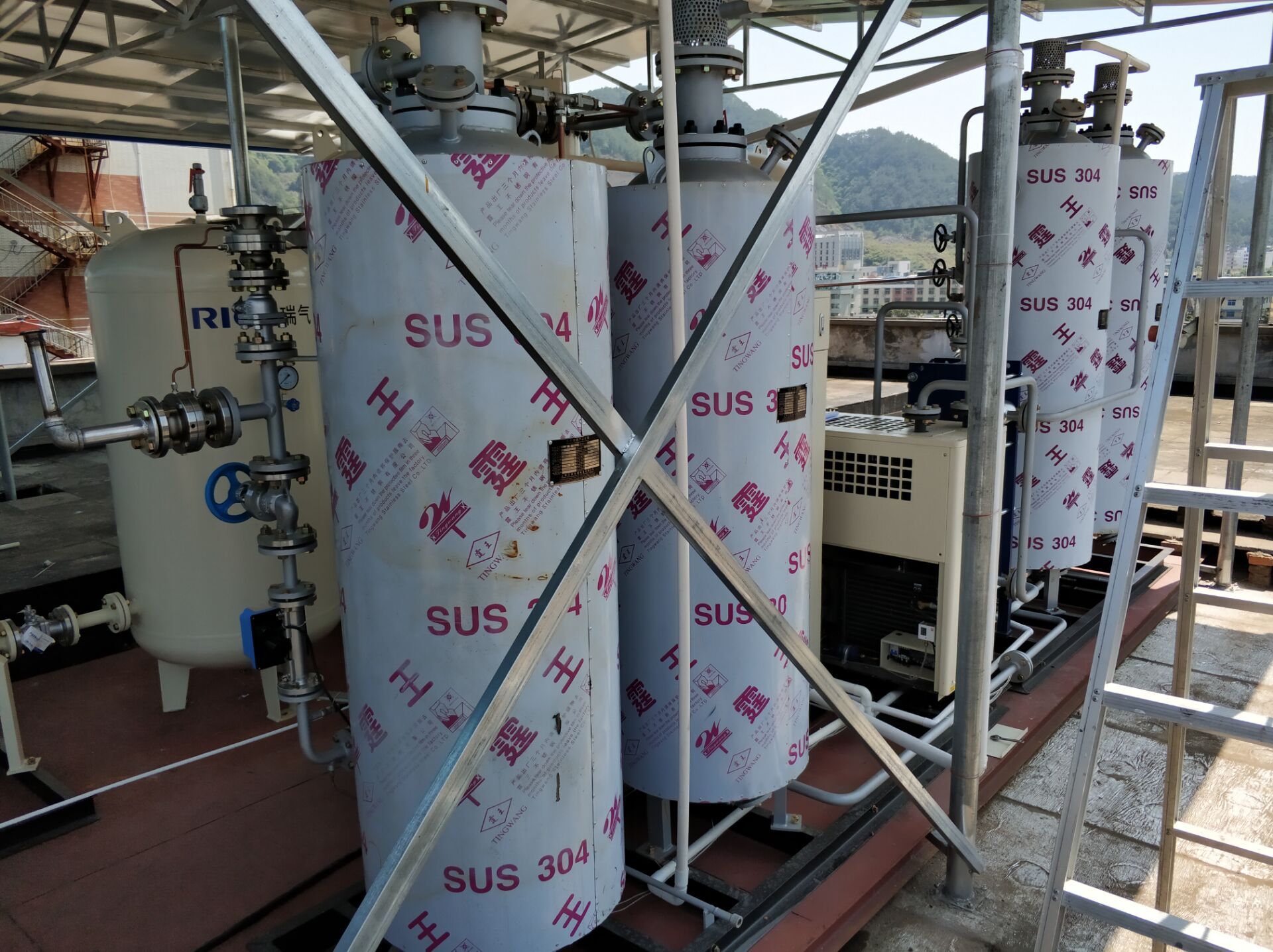

長興電子制氮機現場圖2

電子行業制氮機工作原理
電子行業制氮機是根據變壓吸附原理，采用高品質的碳分子篩作為吸附劑，在一定的力學效應，氧在碳分子篩微孔中擴散速率遠大于氮，在吸附未達到平衡時，氮在氣相中被富集起來，形成成品氮氣。然后減壓至常壓，吸附劑脫附所吸附的氧氣等其它雜質，實現再生。一般在系統中設置兩個吸附塔，一塔吸附產氮，另一塔脫附再生，通過PLC程序自動控制，使兩塔交替循環工作，以實現連續生產高品質氮氣之目的。壓力下，經過凈化干燥的壓縮空氣，在吸附器中進行加壓吸附、減壓脫附,得到高品質氮氣。

電子行業制氮機技術指標
氮氣產量：3—2000Nm3/h
氮氣純度：99.9—99.9995%
氮氣壓力：0.6—0.8Mpa(可調,可增壓)
氮氣露點：-40~-60℃(常壓)

電子行業制氮機制氮機特點
1.整機運行可靠 先進的制氮工藝流程設計、科學的氣體分布結構、復合床結構的吸附塔、獨有的碳分子篩填裝工藝、特有的碳分子篩保護措施和氣缸自動壓緊補償裝置幾者的有機結合，確保制氮機的使用壽命可達十年以上。

2·連續生產穩定
采用進口PLC控制系統和切換壽命達300萬次的進口氣動程控閥，高效可靠：確保裝置的連續可靠運行。

先進的控制系統
PLC控制系統，穩定可靠，自動化程度高。 可選擇觸摸屏控制系統、電腦工控機控制系統。采用人性化中文界面設計，具有多畫面顯示功能，可在線顯示監控氮氣純度、流量、壓力、溫度、露點、故障信號等參數，并可在線修改運行參數，實再遠程監控、遠程傳輸和遠程啟停功能，自動化程度高，操作簡單。

3.氮氣品質穩定
氮氣產量、純度和壓力可調節的吸附工藝，自動聯鎖放空裝置，確保氮氣產量、純度、壓力長期穩定

4.運行成本低
與其它(包括深冷法制氮、膜制氮、液氮、鋼瓶氮)相比，在中小規模裝置中，PSA制氮的運行成本更低。

電子行業制氮機流程說明
空氣壓縮部分：空壓機、空氣儲罐；
空氣凈化部分：高效除油器、精密過濾器、壓縮空氣干燥機、空氣緩沖罐、活性炭過濾器；
電子行業制氮機主機部分：吸附塔、PLC控制器、氮氣粉塵過濾器、氮氣儲罐，以壓縮空氣作為原料和動力，通過變壓吸附制取純度為95%～99.9995%的氮氣；
氮氣純化部分：利用碳載純化裝置（加氫純化裝置）對99.9%的普氮進行提純，得到高純度氮氣（99.999%～99.9995%）。
