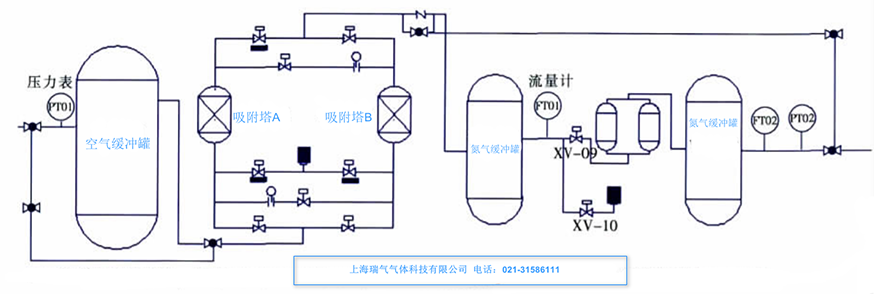

空氣經空壓機壓縮后，經過除塵、除油、干燥后，進入空氣儲罐，經過空氣進氣閥、左吸進氣閥進入左吸附塔，塔壓力升高，壓縮空氣中的氧分子被碳分子篩吸附，未吸附的氮氣操作說明書穿過吸附床，經過左吸出氣閥、氮氣產氣閥進入氮氣儲罐，這個過程稱之為左吸，持續時間為幾十秒。左吸過程結束后，左吸附塔與右吸附塔通過上、下均壓閥連通，使兩塔壓力達到均衡，這個過程稱之為均壓，持續時間為秒。均壓結束后，壓縮空氣經過空氣進氣閥、右吸進氣閥進入右吸附塔，壓縮空氣中的氧分子被碳分子篩吸附，富集的氮氣經過右吸出氣閥、氮氣產氣閥進入氮氣儲罐，這個過程稱之為右吸，持續時間為幾十秒。同時左吸附塔中碳分子篩吸附的氧氣通過左排氣閥降壓釋放回大氣當中，此過程稱之為解吸。反之左塔吸附時右塔同時也在解吸。為使分子篩中降壓釋放出的氧氣完全排放到大氣中，氮氣通過一個常開的反吹閥吹掃正在解吸的吸附塔，把塔內的氧氣吹出吸附塔。這個過程稱之為反吹，它與解吸是同時進行的。右吸結束后，進入均壓過程，再切換到左吸過程，一直循環進行下去。
變壓吸附制氮機的工作流程是由可編程控制器控制七個二位五通先導電磁閥，再由電磁閥分別控制八個氣動管道閥的開、閉來完成的。七個二位五通先導電磁閥分別控制左吸、均壓、右吸狀態。左吸、均壓、右吸的時間流程已經存儲在可編程控制器中，在斷電狀態下，七個二位五通先導電磁閥的先導氣都接通氣動管道閥的關閉口。當流程處于左吸狀態時，控制左吸的電磁閥通電，先導氣接通左吸進氣閥、左吸產氣閥、右排氣閥開啟口，使得這三個閥門打開，完成左吸過程，同時右吸附塔解吸。當流程處于均壓狀態時，控制均壓的電磁閥通電，其它閥關閉；先導氣接通上均壓閥、下均壓閥開啟口，使得這兩個閥門打開，完成均壓過程。當流程處于右吸狀態時，控制右吸的電磁閥通電，先導氣接通右吸進氣閥、右吸產氣閥、左排氣閥開啟口，使得這三個閥門打開，完成右吸過程，同時左吸附塔解吸。每段流程中，除應該打開的閥門外，其它閥門都應處于關閉狀態。
以上關于變壓吸附制氮機的工藝流程來源于網絡(luò )，最終解釋權歸瑞氣官網所有。
